آشنایی کامل با انواع تابلو برق از نظر سطح ولتاژ | فشار متوسط و فشار ضعیف

۱. تابلو برق فشار متوسط (MV)

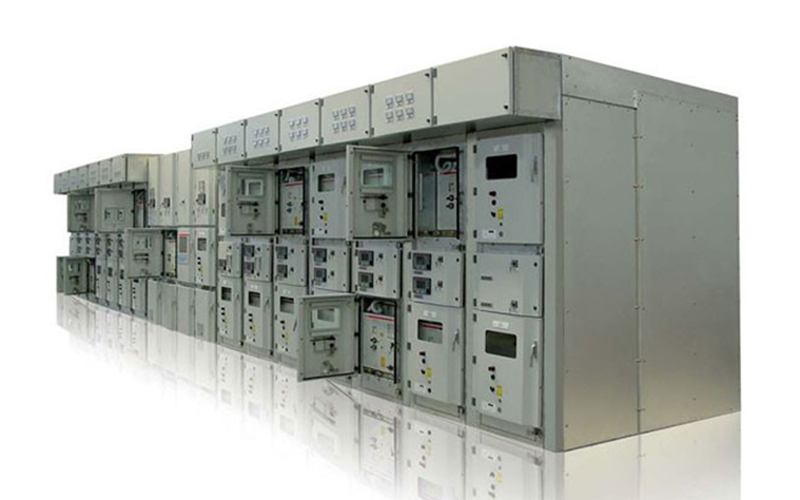

این نوع تابلوها برای سطح ولتاژ بین ۱ تا ۳۶ کیلوولت طراحی شده‌اند و معمولاً به صورت چند سلولی مونتاژ می‌شوند. تجهیزات مهمی که در این تابلوها دیده می‌شود شامل:

• کلیدهای قدرت (دژنکتور)

• ترانسفورماتورهای اندازه‌گیری ولتاژ و جریان

• کلیدهای جداکننده زمین

• کنتاکتورهای فشار متوسط

• رله‌ها و تجهیزات کنترلی

• باس‌بارها و ...

تابلوهای فشار متوسط در پست‌های برق برای توزیع انرژی در سطوح ولتاژ بالا کاربرد دارند و نقش حیاتی در ایمنی و پایداری سیستم برق ایفا می‌کنند.

۲. تابلو برق فشار ضعیف (LV)

مطابق با استاندارد IEC60439-1، تابلوهای فشار ضعیف شامل یک یا چند وسیله قطع و وصل به همراه تجهیزات کنترلی، اندازه‌گیری، نمایشگرها، تجهیزات حفاظتی و سایر اجزای مرتبط هستند.

این تابلوها معمولاً بعد از کاهش ولتاژ از طریق ترانس، انرژی را بین مصرف‌کنندگان مختلف توزیع می‌کنند. ولتاژ نامی در این تابلوها معمولاً از ۱۰۰۰ ولت در جریان متناوب و ۱۵۰۰ ولت در جریان مستقیم بیشتر نیست.

ویژگی‌های تابلو برق فشار ضعیف:

• تنوع بالا در طراحی و ابعاد بسته به نوع کاربرد

• استفاده از جنس‌های مختلف مانند آهن، چدن یا مواد عایق

• طراحی در انواع مختلف: ایستاده، دیواری، توکار، روکار و مخصوص محیط باز

• استفاده گسترده در تابلوهای موتورخانه، واحدهای صنعتی، مجتمع‌ها و ...

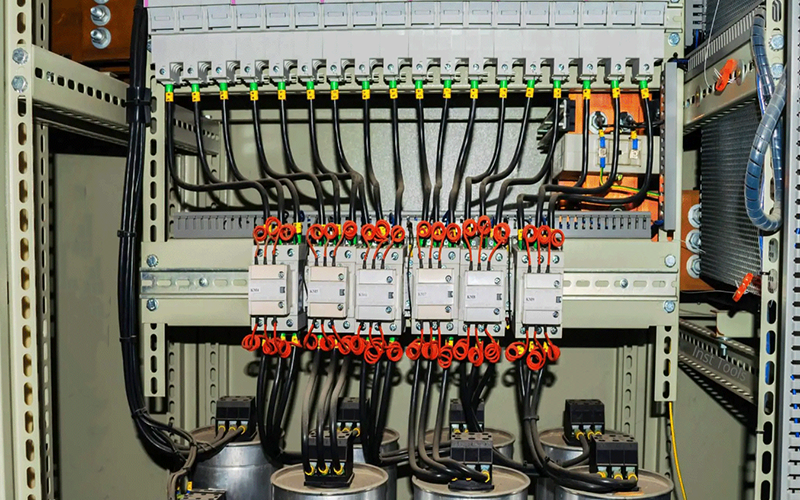

در داخل این تابلوها اجزای گوناگونی مانند فیوزها، کلیدهای مینیاتوری، کنتاکتورها، ترمینال‌ها، شینه‌های فاز و نول، کابلشو، سیم‌های شماره‌گذاری‌شده و کلیدهای کنترلی (Start-Stop) به کار می‌رود.

رعایت استانداردهای رنگ در سیم‌کشی نیز اهمیت زیادی دارد:

• فازها: قرمز (R)، زرد (S)، آبی (T)

• نول: مشکی

• ارت: سبز

استفاده از این رنگ‌ها باعث افزایش ایمنی و کاهش خطا در تعمیر و نگهداری می‌شود.
